Automatisation de la programmation des circuits intégrés
Examinez la configuration de l’équipement, son adéquation à l’application et les exigences de validation.
ÉQUIPEMENTS KINCOTO

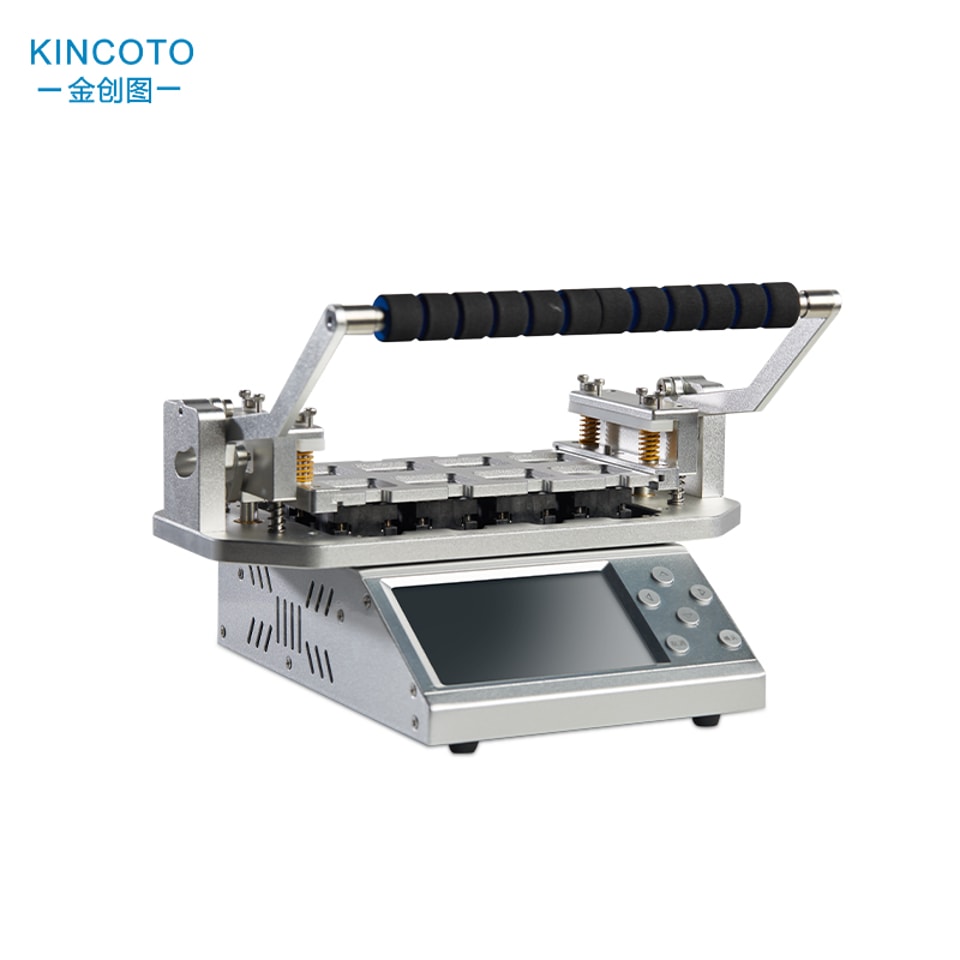

ET9800 Programmateur universel
Type : programmateur de production universel avec modes de programmation en ligne, hors ligne et par copie
Architecture de programmation : 1 à 8 canaux parallèles, ARM + FPGA, bande passante de 1,6 Gb/s
Affichage et stockage : écran tactile LCD de 4,3 pouces, stockage eMMC intégré de 128 Go
Types d’IC pris en charge : eMMC, MCU, DSP TI, mémoire Flash SPI NOR/NAND, mémoire Flash parallèle NOR/NAND, EEPROM, etc.
Boîtiers pris en charge : BGA, FBGA, QFN, DFN, WSON, QFP, TQFP, SOP, TSOP, TSSOP, SOIC, DIP, PLCC, JLCC, etc.
Logiciel : mises à jour gratuites à vie ; prise en charge des données dynamiques (codes tournants, clés) et du chiffrement sécurisé des projets
Veuillez indiquer le modèle du circuit intégré, le boîtier, le format d’entrée et le débit cible en UPH.
ET9800 Programmateur universel

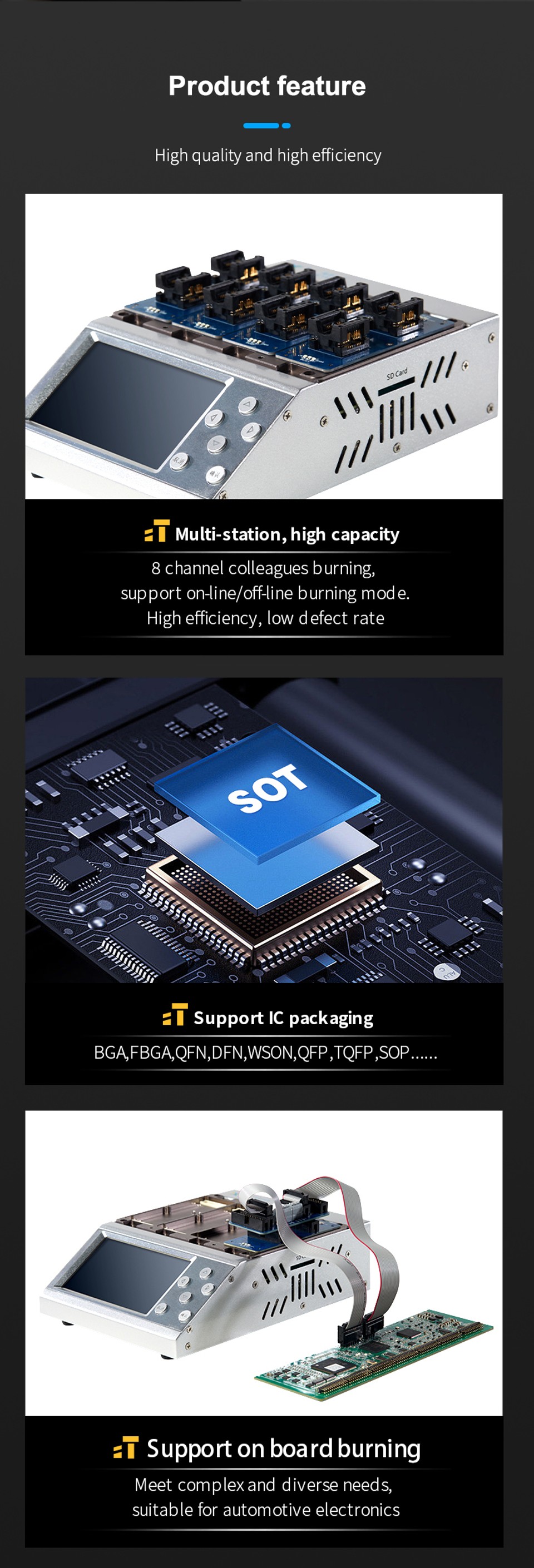

♦1 à 8 Programmation en parallèle – Programme jusqu’à 8 circuits intégrés simultanément pour un débit maximal
♦Trois modes de fonctionnement – Prend en charge la programmation en ligne, hors ligne et par copie pour s’adapter à tous les scénarios de production
♦Architecture matérielle haute vitesse – ARM + FPGA avec une bande passante de programmation de 1,6 Gb/s pour des performances plus rapides et plus stables
♦Stockage intégré de 128 Go – Le module eMMC haute capacité permet un fonctionnement hors ligne efficace et la copie de circuits maîtres
♦Écran tactile LCD de 4,3″ – Fonctionnement hors ligne intuitif avec sélection et exécution des projets, ainsi que statistiques des données accessibles du bout des doigts
♦Nombreuses options d’interface – Ethernet, USB 2.0 Device, carte SD et RS-232 pour des applications polyvalentes
♦Large prise en charge des types de circuits intégrés – eMMC, MCU, DSP TI, mémoire Flash SPI NOR/NAND, mémoire Flash parallèle NOR/NAND, EEPROM et bien plus
♦Large prise en charge des boîtiers – BGA, FBGA, QFN, DFN, WSON, QFP, TQFP, SOP, TSOP, TSSOP, SOIC, DIP, PLCC, JLCC et bien plus
♦Mises à jour logicielles gratuites à vie – Prise en charge continue des nouveaux modèles de circuits intégrés, sans frais supplémentaires
♦Programmation dynamique des données – Prend en charge les numéros de série à incrémentation automatique (codes tournants), les clés et autres données dynamiques
♦Sécurité d’ingénierie – Les projets peuvent être chiffrés ou associés à un programmateur spécifique afin de protéger les données
♦Prise en charge de nombreux formats de fichiers – BIN, HEX, S19, JED, POF, ELF et bien plus
Paramètres techniques :
| Type | Programmateur de production universel |
| Écran | Écran tactile LCD de 4,3″ |
| Architecture de programmation | 8 canaux parallèles (1 vers 8) |
| Débit de programmation | 1,6 Gb/s |
| Stockage intégré | Module eMMC de 128 Go |
| Types de circuits intégrés pris en charge | eMMC, MCU, DSP TI, mémoire Flash SPI NOR/NAND, mémoire Flash parallèle NOR/NAND, EEPROM, et plus encore |
| Boîtiers pris en charge | BGA, FBGA, QFN, DFN, WSON, QFP, TQFP, SOP, TSOP, TSSOP, SOIC, DIP, SDIP, PLCC, JLCC, et plus encore |
| Formats de fichiers | Bin, Hex, S19, jed, pof, elf, et plus encore |
| Interfaces | Ethernet, périphérique USB 2.0, carte SD, RS-232 |
| Accessoires standard | Programmateur ET9800 × 1, câble USB × 1, adaptateur secteur × 1 |
| Dimensions (L × l × H) | 225 × 160 × 59 mm (hors support de connecteur et patins) |
| Poids | 1,85 kg |
| Tension de fonctionnement | 110–240 V CA |
| Consommation électrique | 40 W |
| Fréquence | 50–60 Hz |
| Température de fonctionnement | 0–50 °C |
| Humidité de fonctionnement | 70 % HR (sans condensation) |
| Température de stockage | –10–70 °C |
| Humidité de stockage | 80 % HR (sans condensation) |
| Distance entre axes | 39,00 mm |
| Garantie | Réparation gratuite pendant 1 an ; mises à jour logicielles gratuites à vie |

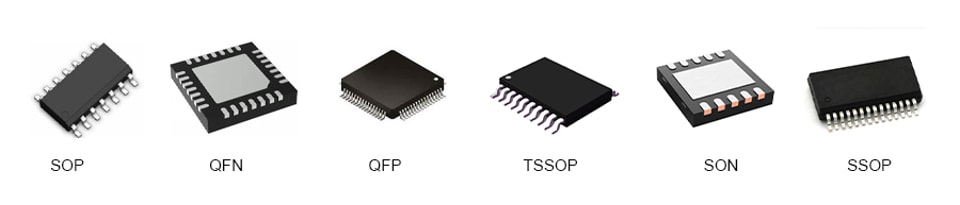

Adapté au conditionnement de circuits intégrés programmés :

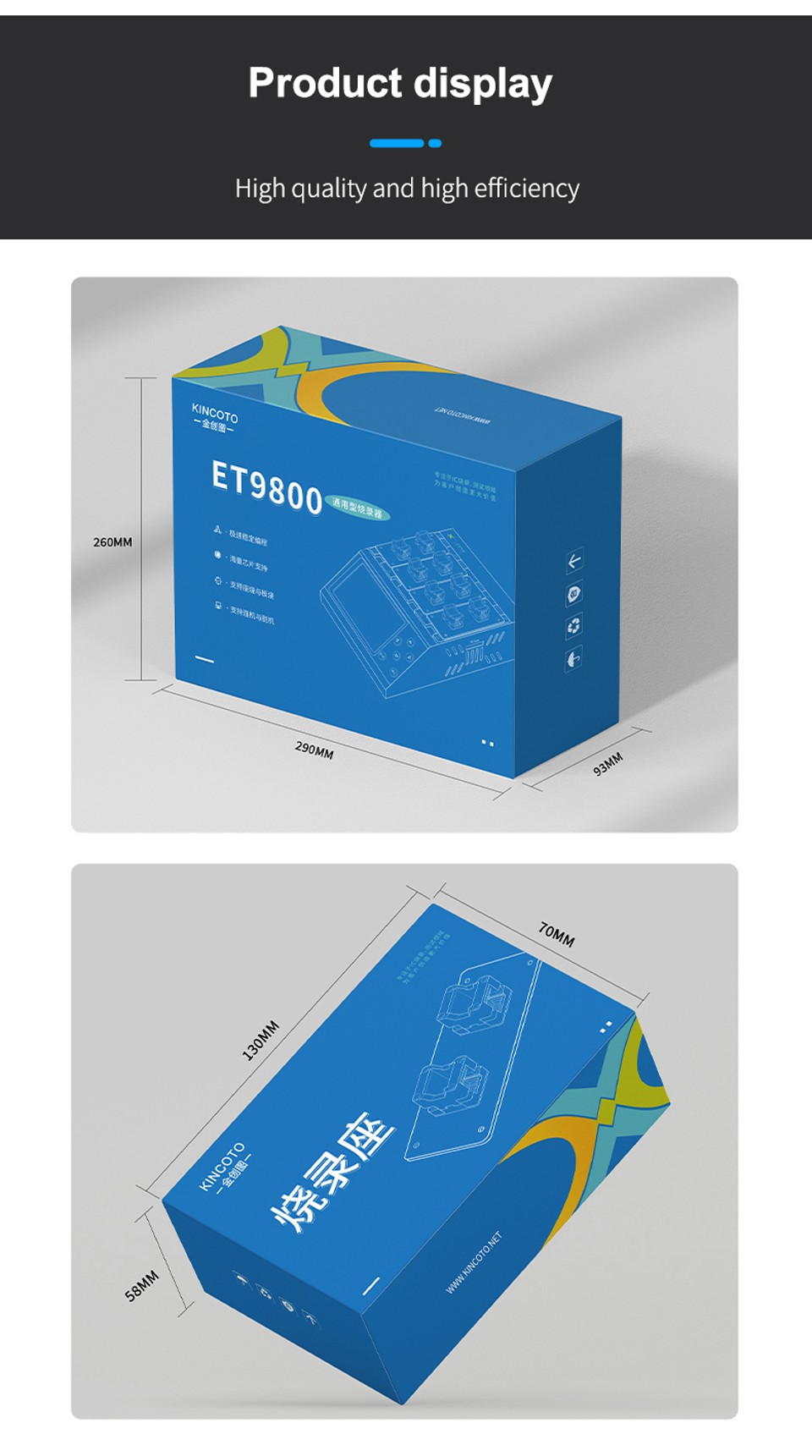

Dimensions de l’emballage du produit :

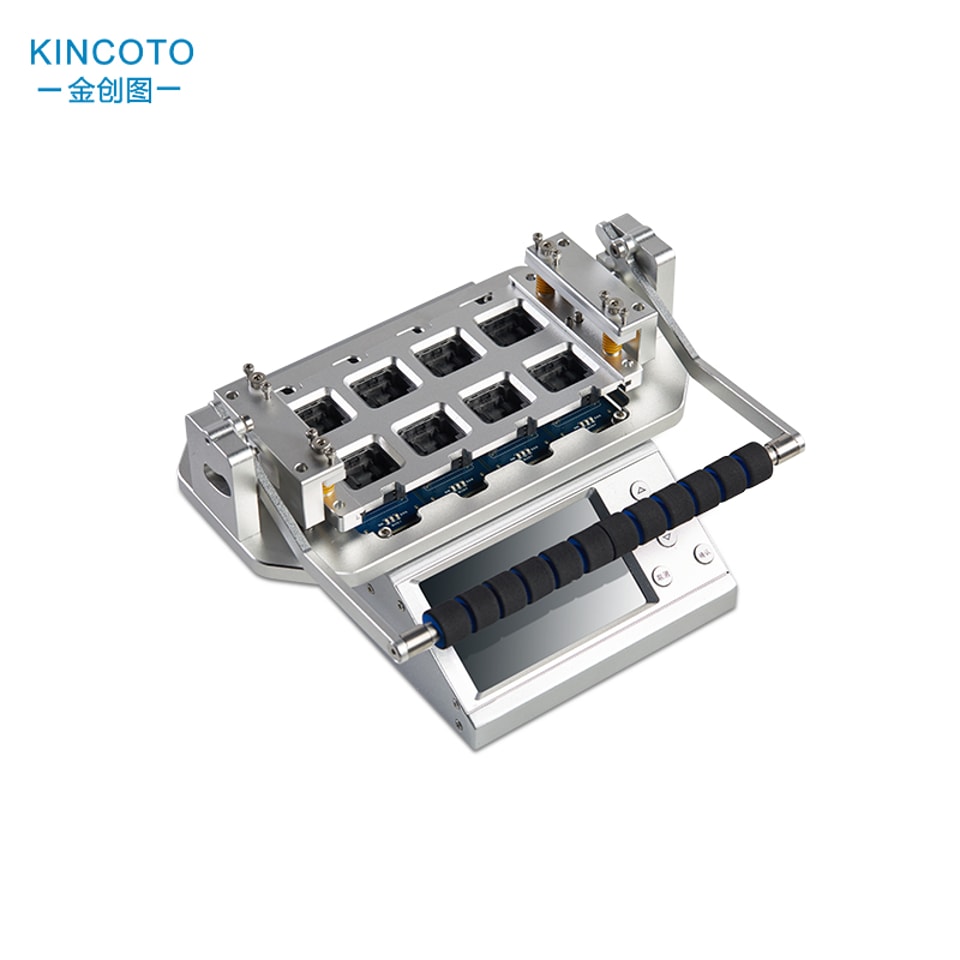

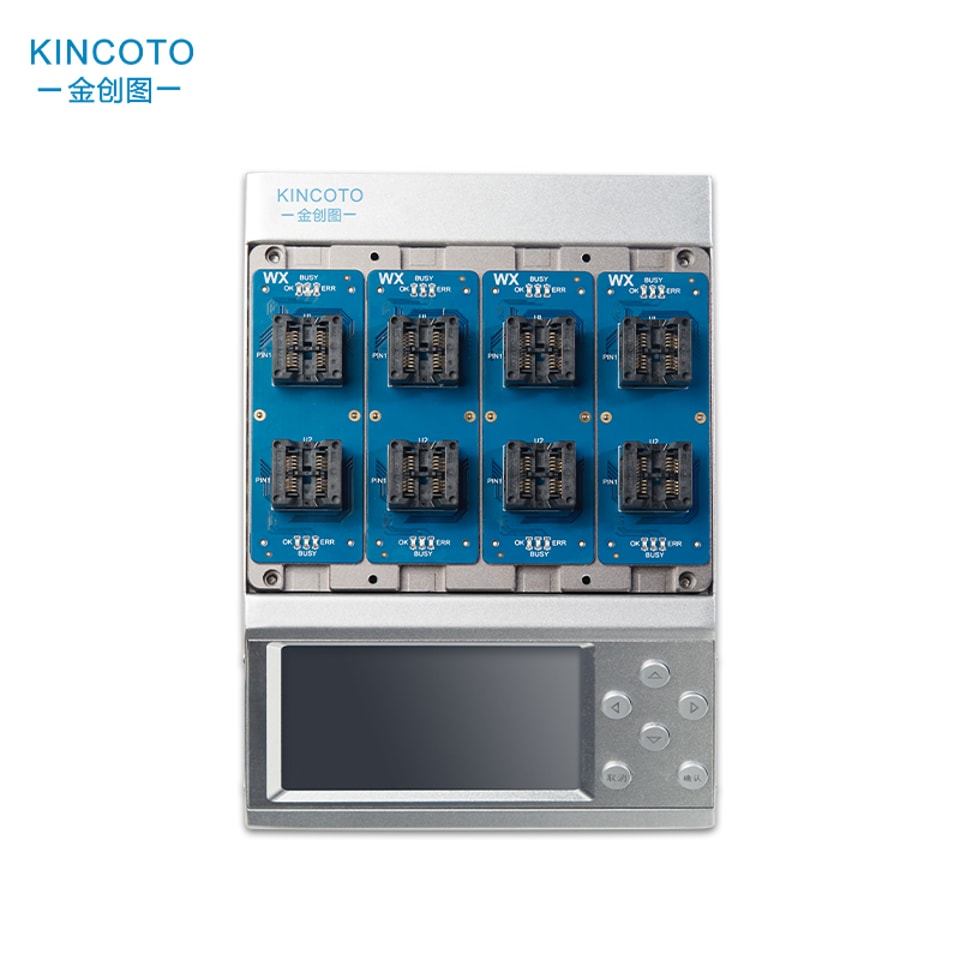

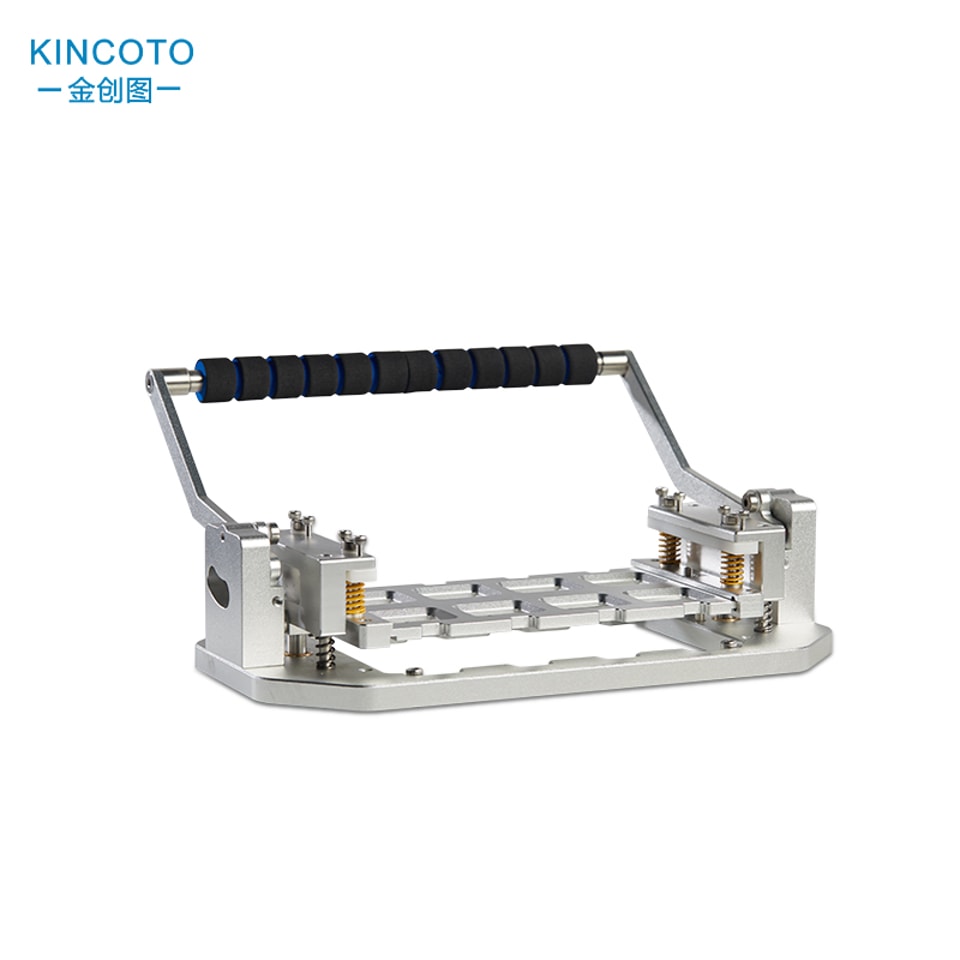

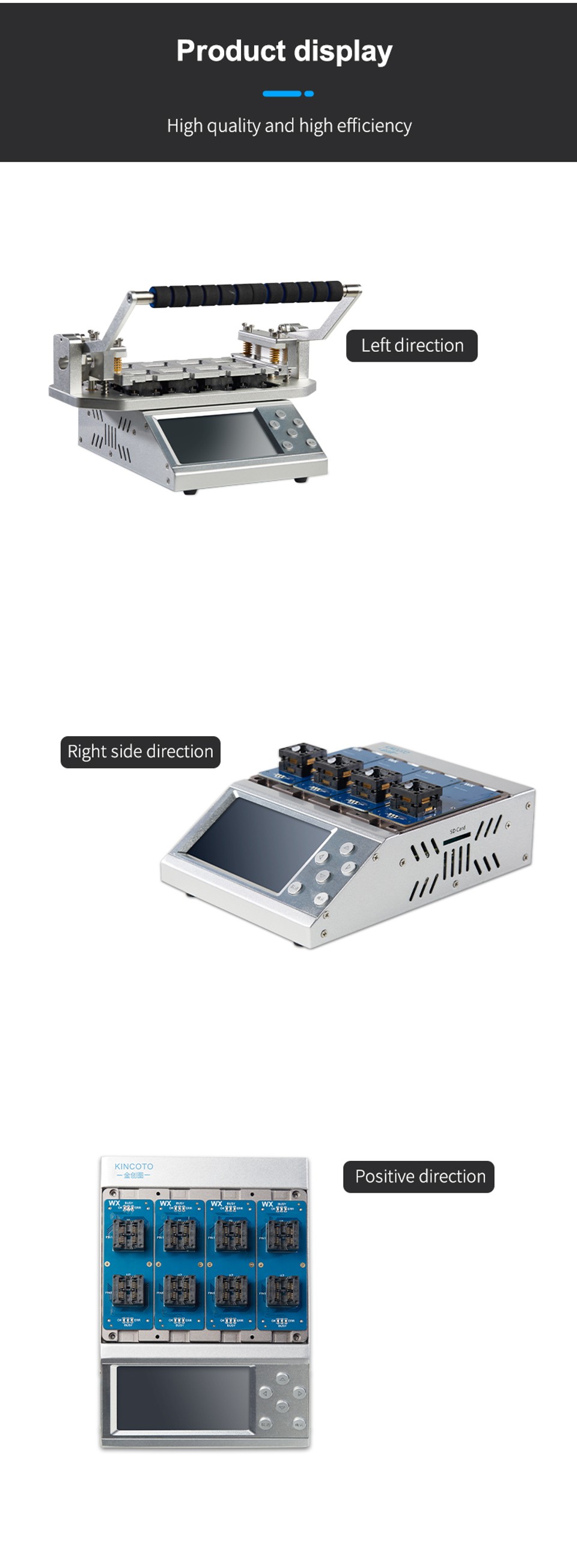

Structure du produit :
Emballage :
Photo de groupe lors de la visite de l’usine :
