Automatisation de la programmation des circuits intégrés
Examinez la configuration de l’équipement, son adéquation à l’application et les exigences de validation.
ÉQUIPEMENTS KINCOTO
Machine de programmation intégrée pour plateaux et bandes KA3000-GS6
Cadence de sortie :3 000 à 3 500 UPH
Boîtiers de circuits intégrés pris en charge : QFP, QFN, SOP, SSOP, TSSOP et autres
Modes de fonctionnement : bande en entrée/bande en sortie, bande en entrée/plateau en sortie, plateau en entrée/bande en sortie et plateau en entrée/plateau en sortie
Canaux de programmation : 48 à 96 stations, sélectionnables individuellement de 1 à 96
Programmateur intégré : programmateur universel prenant en charge SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC, etc.
Veuillez indiquer le modèle du circuit intégré, le boîtier, le format d’entrée et le débit cible en UPH.

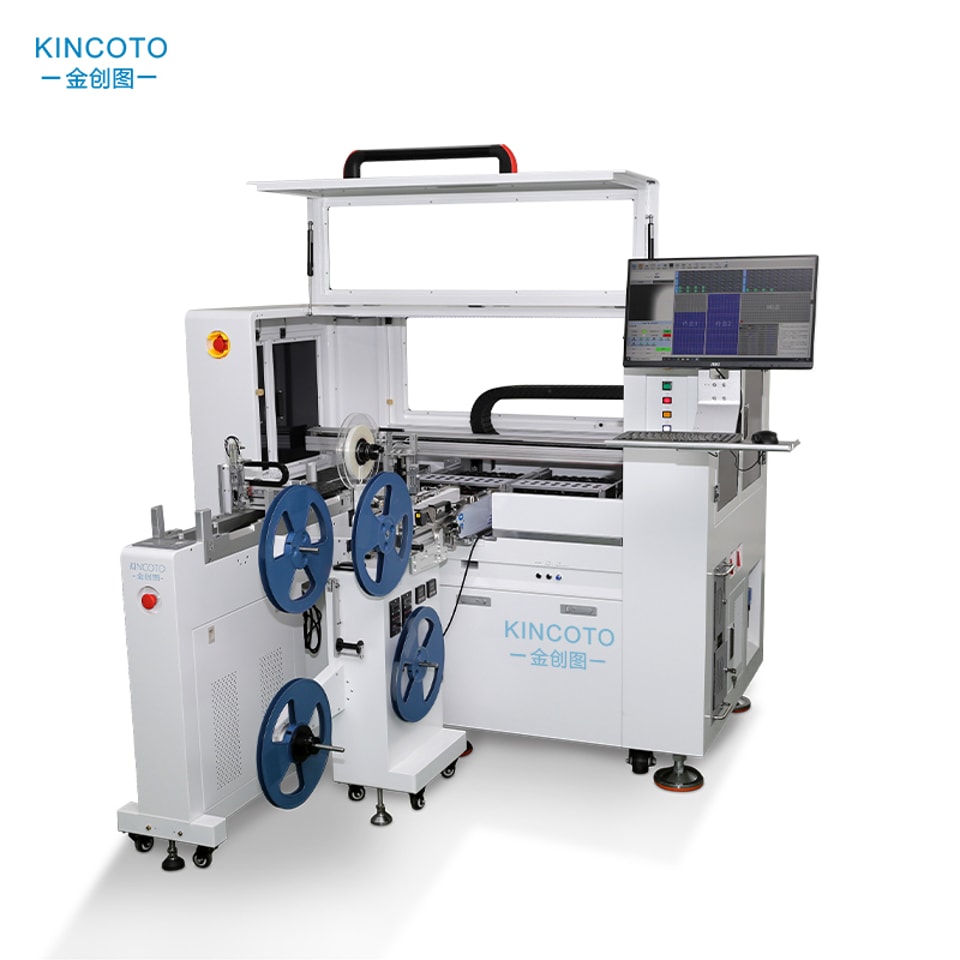

Machine de programmation intégrée pour plateaux et bandes KA3000-GS6

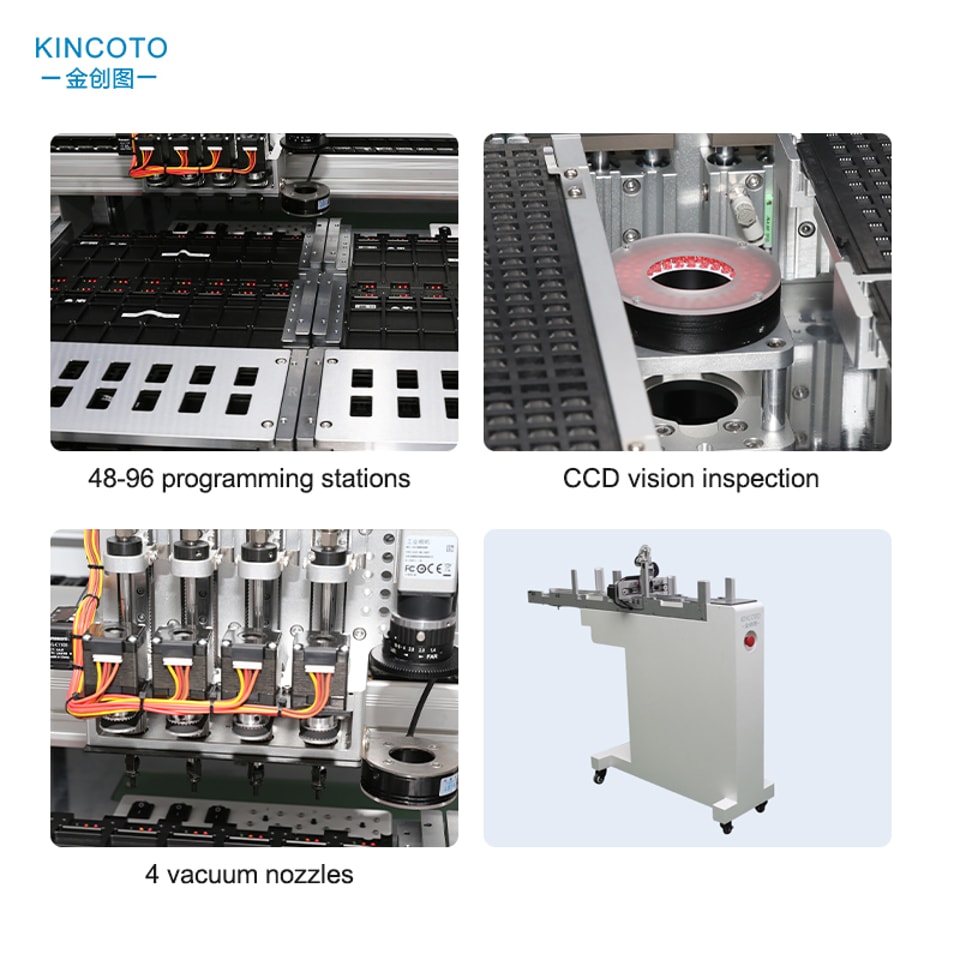

♦48 à 96 stations de programmation – Le plus grand nombre de stations de sa catégorie. Prend en charge 1 à 96 canaux pour un débit et une évolutivité maximaux
♦Programmateur universel intégré – Aucun programmateur externe nécessaire. Compatible avec les mémoires SPI Flash, E-PROM, EEPROM, MCU, MPU, eMMC, PLCC et bien d’autres, le tout dans une seule machine
♦4 modes de fonctionnement en 1 – Entrée bande/sortie bande, entrée bande/sortie plateau, entrée plateau/sortie bande, entrée plateau/sortie plateau : une seule machine pour toutes les combinaisons de conditionnement
♦Haute précision de ±0,03 mm – Moteur linéaire et alignement par vision CCD pour un placement précis des boîtiers à pas fin (QFP, QFN, SOP, SSOP, TSSOP)
♦4 buses à vide – Des cycles de prise et de dépose plus rapides pour un débit ultra-élevé
♦Supports de programmation enfichables – Changement rapide entre différents types de circuits intégrés. Préconfigurez les supports à l’avance pour une production flexible
♦Chargeur automatique de plateaux – Prend en charge jusqu’à 20 plateaux pour plusieurs heures de fonctionnement continu sans surveillance
♦Intégration au système MES – Traçabilité complète de la production et enregistrement des données pour le contrôle qualité
♦Prise en charge des fichiers volumineux – Gère les fichiers de programmation de grande capacité pour les circuits intégrés complexes
♦Écran tactile LCD 19 pouces – Facile à utiliser, il permet d’enregistrer et de rappeler les paramètres de programmation
♦Fonctions en option – Marquage par points, mesure de hauteur et détection AOI pour un contrôle qualité renforcé
Paramètres techniques :
| Rendement de production | 3 000 à 3 500 UPH |
| Dimensions de l’unité principale (L × l × H) | 1 730 × 980 × 1 400 mm |
| Dimensions hors tout (L × l × H) | 2 220 × 2 000 × 1 580 mm |
| Boîtiers de circuits intégrés compatibles | QFP, QFN, SOP, SSOP, TSSOP et autres |
| Canaux de programmation | 48 à 96 stations (1 à 96 sélectionnables indépendamment) |
| Dispositif de prise et de dépose | 4 buses à vide |
| Surveillance | Écran tactile LCD 19 pouces |
| Mode de commande | Carte de commande de mouvement |
| Entraînement de l’axe X | Moteur linéaire |
| Mode de programmation | Support à pression descendante (type enfichable pour un changement rapide) |
| Système de positionnement | Alignement par vision CCD |
| Chargement/déchargement des plateaux | Chargeur automatique de plateaux – prend en charge jusqu’à 20 plateaux |
| Alimentation en bande | Standard : 12 à 16 mm ; en option : 8/24/32/44 mm |
| Évacuation de la bande | Dispositif réglable de scellage automatique par film thermocompressé |
| Tension d’entrée | 220 V CA ±10 % / 50 Hz (3 fils) |
| Puissance | 1,3 kW |
| Source d’air | 0,2 à 0,6 MPa |
| Poids total | 950 kg |
| Fonctions en option | Marquage par points, mesure de hauteur, détection AOI |

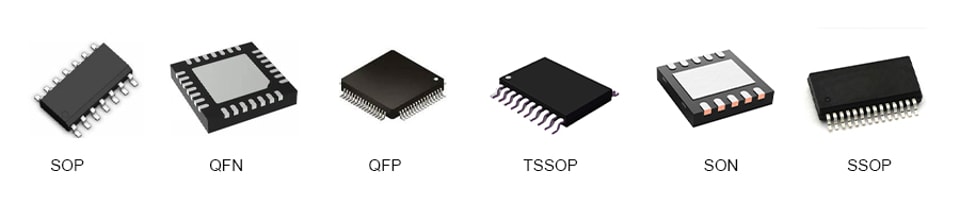

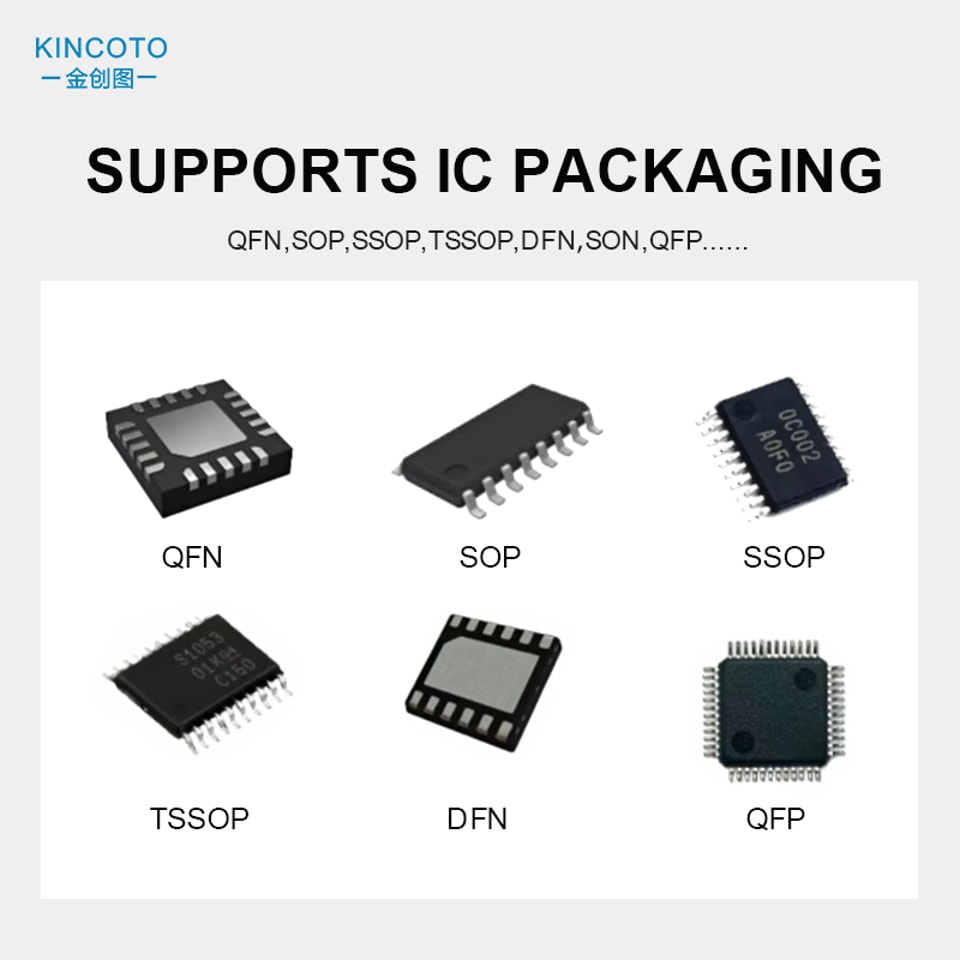

Adapté au conditionnement de circuits intégrés programmés :

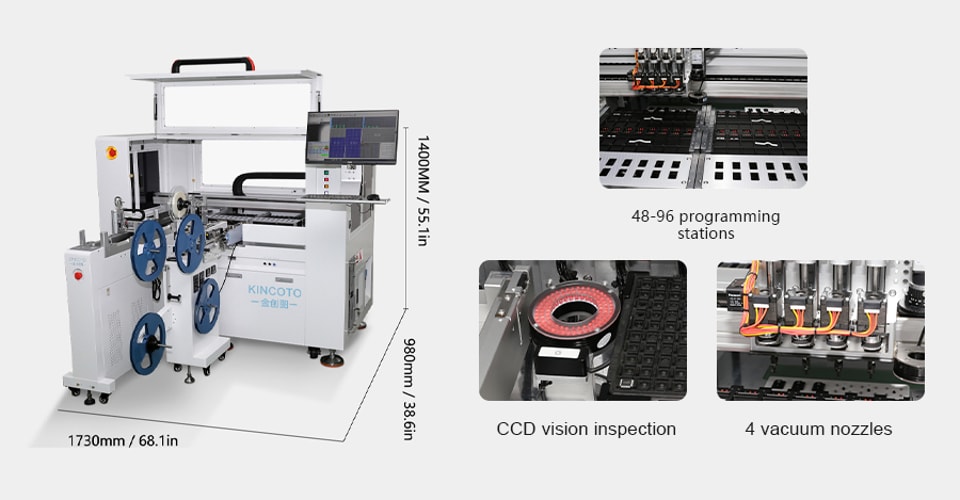

Dimensions du produit :

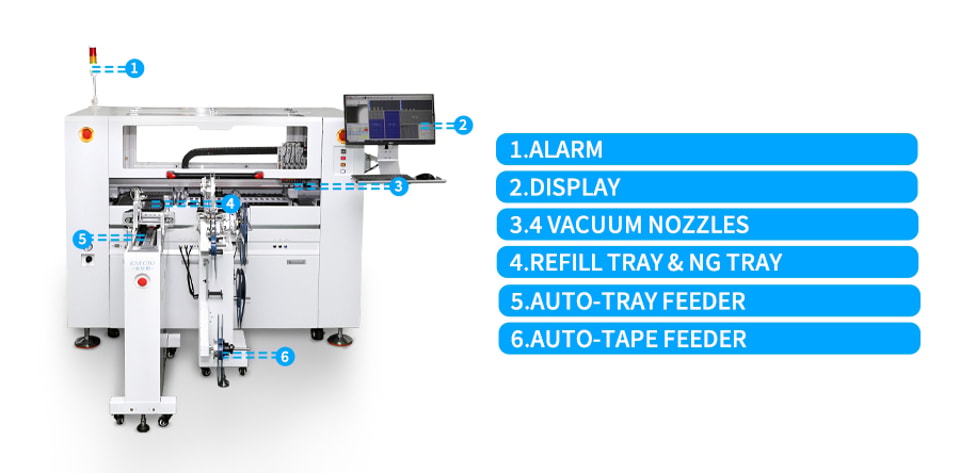

Structure du produit :
Emballage :
Photo de groupe lors de la visite de l’usine :
