La programmation n’endommage pas la puce. Toutefois, une surtension, une surintensité, une décharge électrostatique, une inversion de connexion des broches ou une température excessive peuvent causer des dommages permanents.

I. Pourquoi la programmation normale n’endommage pas la puce

Lors de la programmation, le programmateur respecte les paramètres de temporisation, de tension et de courant indiqués dans la fiche technique de la puce cible. Les circuits internes de programmation de la puce sont conçus et testés en usine pour supporter ces contraintes. Tant que le programmateur est compatible avec le modèle de puce, correctement connecté et alimenté par une source stable, la tension et le courant utilisés pendant l’écriture restent dans les limites de sécurité et la puce ne risque pas d’être endommagée. Les programmateurs modernes intègrent également une limitation de courant, une protection contre les surtensions et des fonctions de vérification afin de réduire davantage les risques.

II. Facteurs susceptibles d’endommager la puce

Tension de programmation excessive ou polarité incorrecte. Certaines puces nécessitent des tensions de programmation plus élevées. Si la tension dépasse la valeur spécifiée ou si la polarité de l’alimentation est inversée, cela peut provoquer la rupture de la couche d’oxyde interne ou un phénomène d’accrochage (« latch-up »).

Court-circuit ou surintensité au niveau des broches. De la soudure ou des corps étrangers présents sur le support de programmation ou la carte adaptatrice peuvent provoquer un court-circuit entre l’alimentation et la masse, ou mettre directement les broches de signal en court-circuit avec la masse, générant un courant élevé susceptible de griller les interconnexions métalliques internes.

Décharge électrostatique (DES). L’électricité statique accumulée par le corps humain ou dans l’environnement peut se décharger instantanément au contact des broches de la puce, endommageant les circuits de protection des entrées ou la couche d’oxyde de grille, ce qui peut entraîner la défaillance de la puce.

Erreurs de temporisation ou d’algorithme de programmation. L’utilisation d’un programmateur incompatible, la sélection d’un modèle incorrect ou le recours à des algorithmes non vérifiés peuvent entraîner un effacement ou une programmation excessive des cellules mémoire, provoquant une dérive des paramètres ou une réduction de la durée de vie.

Orientation incorrecte des broches ou insertion à l’envers. L’inversion de l’orientation de la puce permute les broches d’alimentation et de masse, provoquant la circulation d’un courant élevé dans les diodes parasites internes et entraînant souvent une détérioration instantanée de la puce.

Température ambiante élevée ou dissipation thermique insuffisante. Une programmation continue prolongée, une température ambiante élevée ou une surface de dissipation thermique insuffisante pour la puce peuvent faire dépasser à la température de jonction la valeur admissible, entraînant une dégradation des matériaux ou des dommages thermiques.

Programmateur de qualité médiocre ou ondulation de l’alimentation. Des équipements de mauvaise qualité peuvent générer des transitoires de tension, des temps de montée excessivement courts ou une protection insuffisante, ce qui impose des contraintes électriques supplémentaires à la puce.

III. Manifestations courantes des dommages causés à la puce

Si une puce est endommagée pendant la programmation, les phénomènes suivants se produisent généralement : le programmateur ne peut pas reconnaître la puce ; la vérification échoue après l’écriture ; la puce présente un dysfonctionnement ou certaines broches ne fonctionnent plus ; le courant de repos est anormalement élevé ou la puce surchauffe fortement ; et sa durée de vie est considérablement réduite après des programmations répétées.

IV. Comment éviter d’endommager la puce lors de la programmation

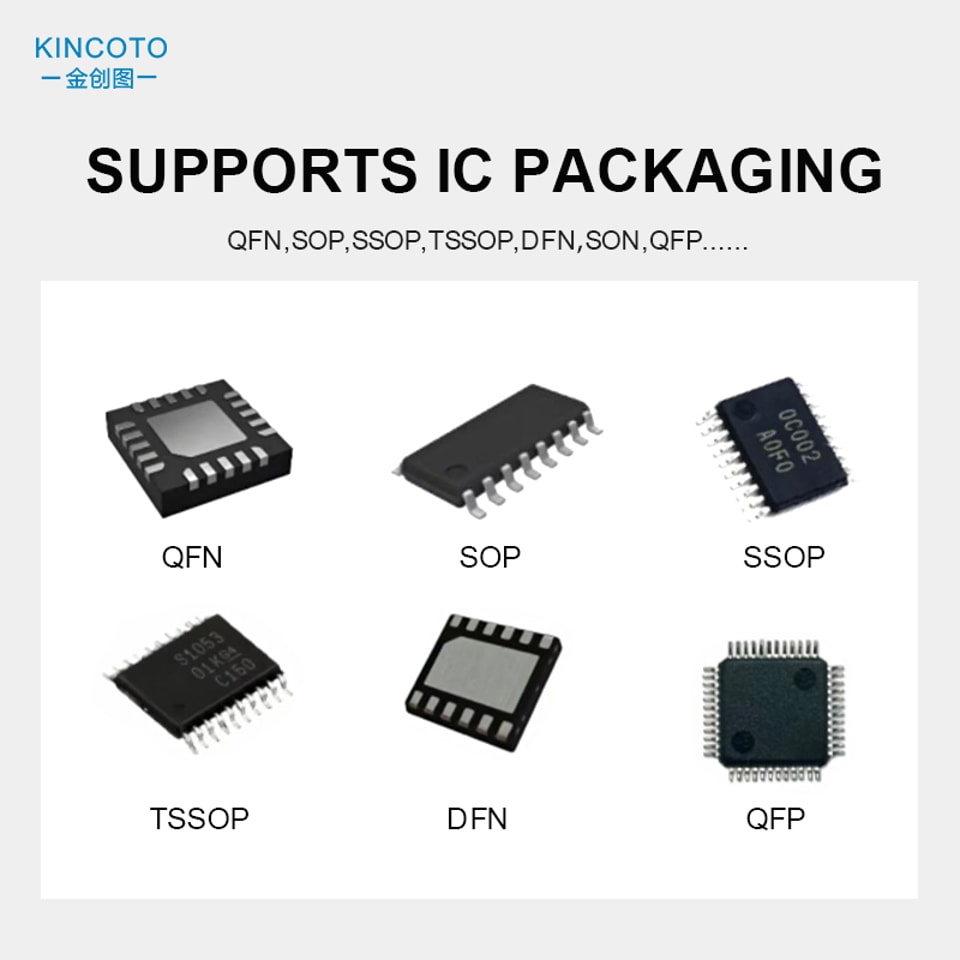

Choisissez un programmateur d’origine ou certifié et vérifiez qu’il prend en charge le modèle et le boîtier complets de la puce à programmer.

Avant la programmation, vérifiez attentivement l’orientation de la puce et la correspondance des broches. Inspectez également le support de programmation, la carte adaptatrice et les fils de connexion afin de détecter d’éventuels courts-circuits, soudures froides ou corps étrangers.

Utilisez un bracelet antistatique et un plan de travail antistatique, et évitez de toucher les broches de la puce à mains nues dans un environnement sec.

Assurez-vous que l’alimentation est stable et évitez d’insérer ou de retirer la puce ou le programmateur lorsque l’appareil est sous tension.

Respectez strictement, pendant la programmation, les plages de tension, de temporisation et de température spécifiées dans la fiche technique de la puce ; n’augmentez pas arbitrairement la tension de programmation et ne réduisez pas la durée de programmation.

Contrôlez le nombre de cycles de programmation, en particulier pour les mémoires présentant un nombre limité de cycles d’effacement et d’écriture. Le processus de programmation et de test en production de masse doit donc être planifié rationnellement.

Après la programmation, effectuez une vérification et un test fonctionnel afin d’identifier et d’isoler rapidement les puces défectueuses.
