ÉQUIPEMENTS KINCOTO
Machine de conditionnement en vrac vers bande (double tête)
Productivité : 4000 UPH
Boîtiers de circuits intégrés pris en charge :QFN, SOP et autres
Modes de fonctionnement : entrée en vrac libre/sortie sur bande
Fonctionnement de la machinefonction : conversion du conditionnement
Système de vision : système de vision CCD haute précision
Configuration : double tête, conception à 4 buses, deux alimentateurs vibrants flexibles et deux bacs d’alimentation
Veuillez indiquer le modèle du circuit intégré, le boîtier, le format d’entrée et le débit cible en UPH.

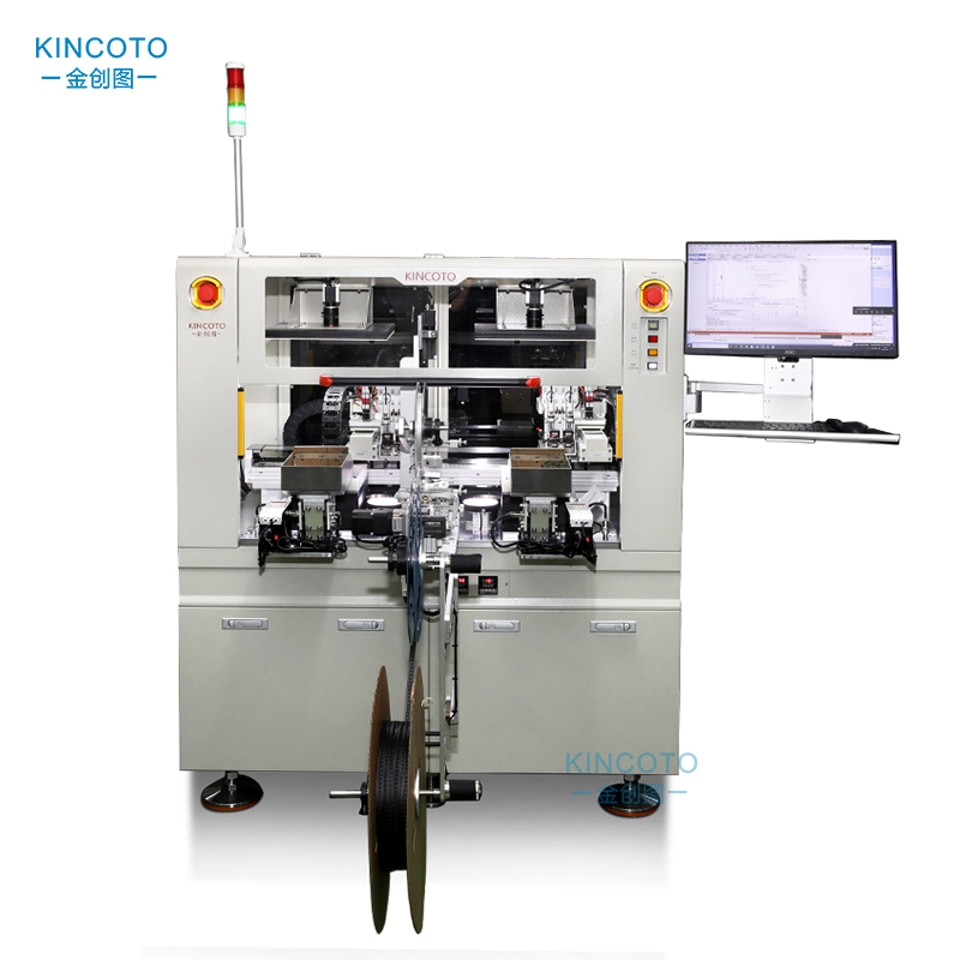

Machine de conditionnement en bande à partir de composants en vrac (double tête)
♦Double tête,Conception à 4 buses – 4 buses d’aspiration pour un débit nettement supérieur – 4 000 UPH
♦Deux doseurs vibrants flexibles + deux trémies d’alimentation – système d’alimentation double pour un approvisionnement continu en composants en vrac et une efficacité accrue

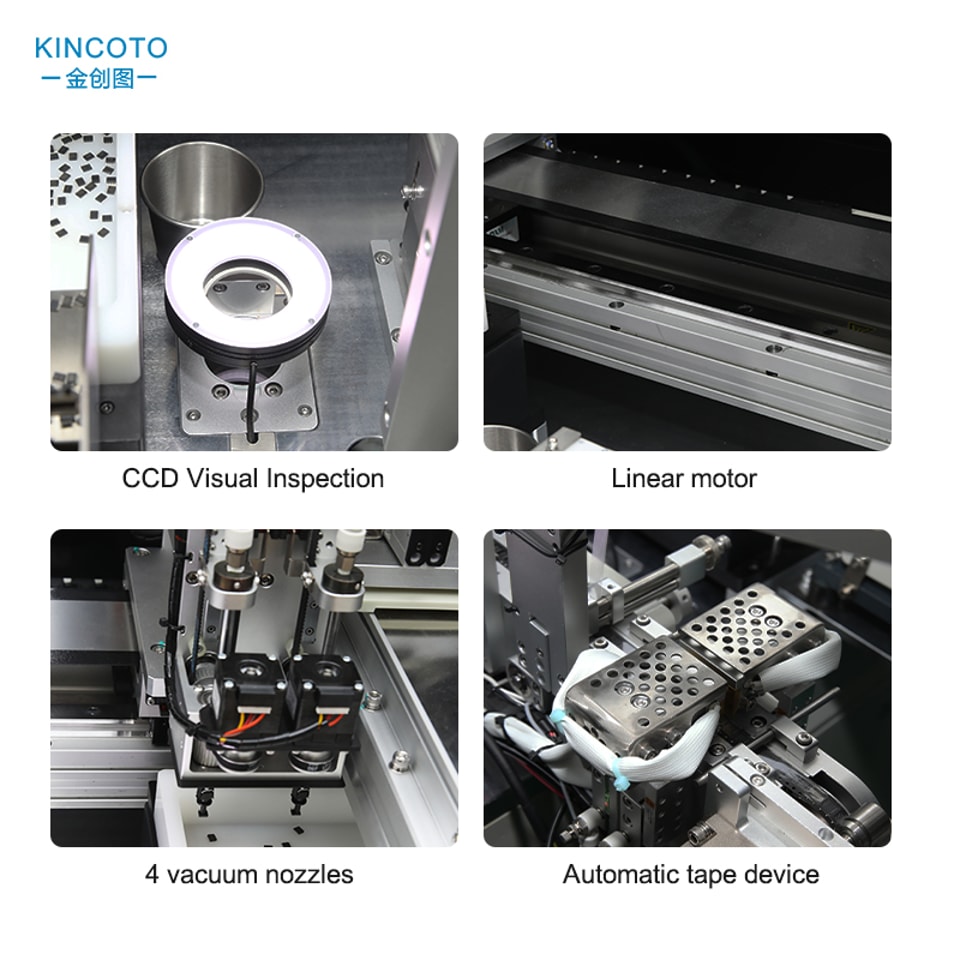

♦Système de vision CCD intelligent – CCD supérieur (2000W) et CCD inférieur (130W) pour une détection précise de l’angle, de l’orientation et des défauts
♦Processus tout-en-un – alimentation en vrac → détection de l’orientation → prise et dépose → thermoscellage → enroulement sur bobine – fonctionnement continu entièrement automatisé
♦Capacité doublée – débit de 4 000 UPH – deux fois la capacité des modèles à tête unique
♦Large compatibilité avec les bandes – prend en charge les bandes porteuses de 8 à 44 mm de largeur pour des options de conditionnement flexibles
♦Thermoscellage uniquement – thermoscellage stable et fiable pour une qualité de conditionnement constante
♦Entraînement par moteur linéaire haute précision – précision de ±0,05 mm et fonctionnement fluide et fiable
♦Solution de conditionnement dédiée – machine de conditionnement sans programmation, marquage ni impression, exclusivement axée sur le conditionnement haute vitesse
Paramètres techniques :
| Rendement de production | 4 000 UPH |
| Dimensions de l’unité principale (L × l × H) | 1250 × 680 × 1475 mm |
| Machine + ruban + moniteur (L × l × H) | 1740 × 1380 × 1560 mm |
| Tension | CA 220 V / 50 Hz |
| Boîtiers de circuits intégrés compatibles | QFN, SOP et autres |
| Dispositif d’alimentation | 2 doseurs vibrants flexibles, 2 trémies d’alimentation |
| Dispositif d’évacuation | Sortie sur bande |
| Type de scellage | Thermoscellage |
| Spécifications des bandes prises en charge | 8 à 44 mm |
| Système visuel | CCD supérieur (2000W) + CCD inférieur (130W) |
| Dispositif de prise et de dépose | 4 buses à vide |
| Mode de commande | PLC |
| Surveillance | Écran LCD 19 pouces |
| Structure d’entraînement | Moteur linéaire |
| Précision de prise et de dépose | ±0,05 mm |
| Source d’air | 0,4 – 0,6 MPa |
| Poids total | 690 kg |
| Consommation électrique | 0,3 kW |

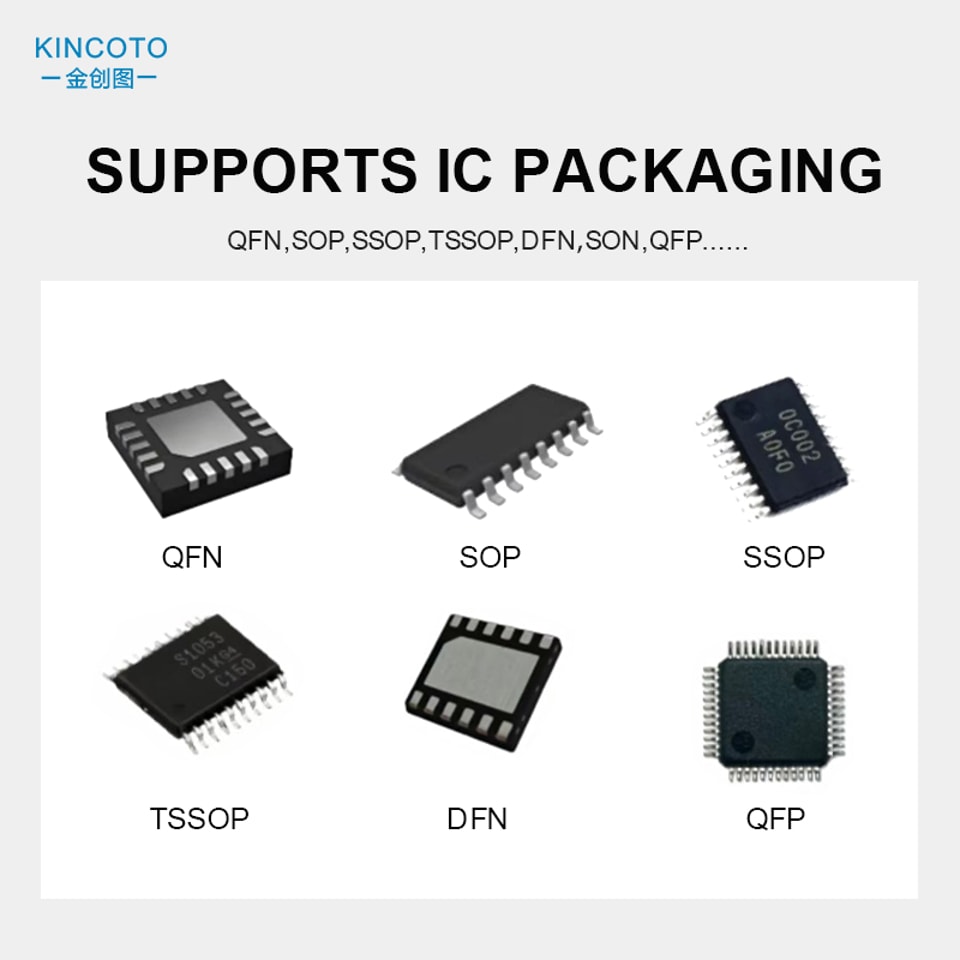

Adapté au conditionnement de circuits intégrés programmés :

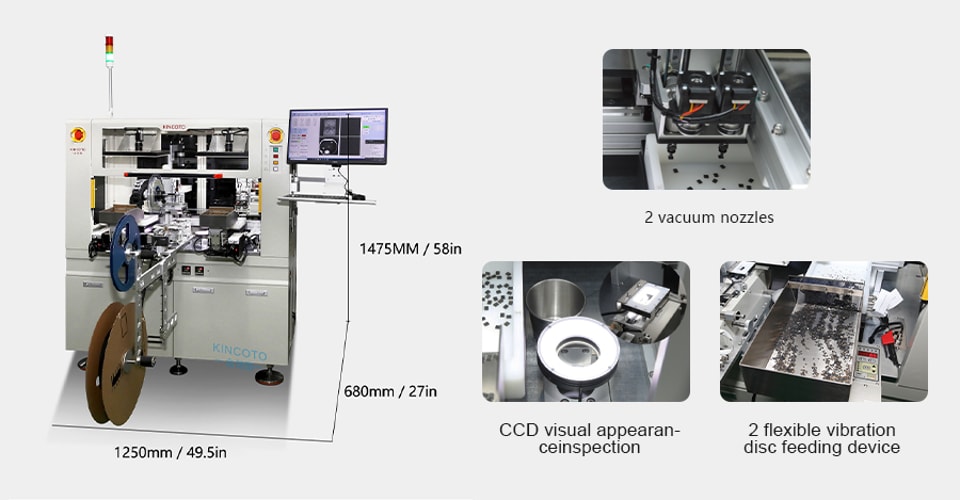

Dimensions du produit :

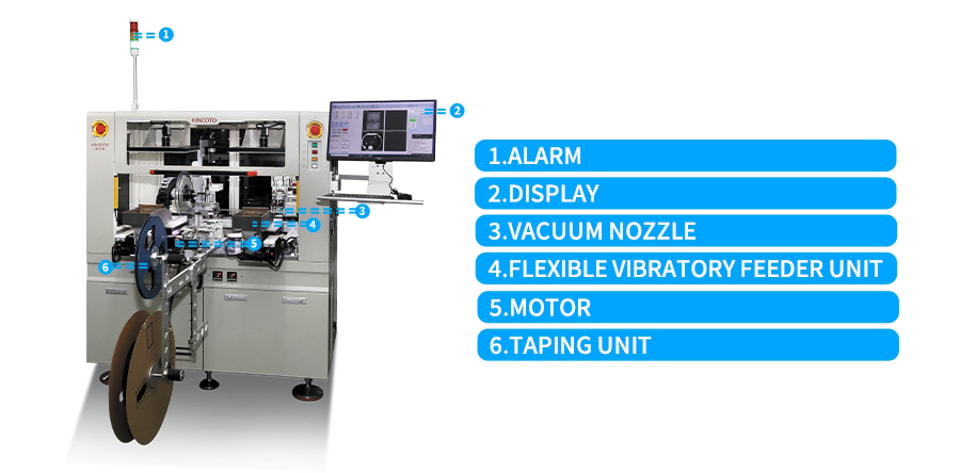

Structure du produit :
Emballage :
Photo de groupe lors de la visite de l’usine :
